SC11/Basic/USB

Описание

Система SC11/Basic/USB для измерения электромагнитных полей, вибрации и акустических шумов в помещениях.

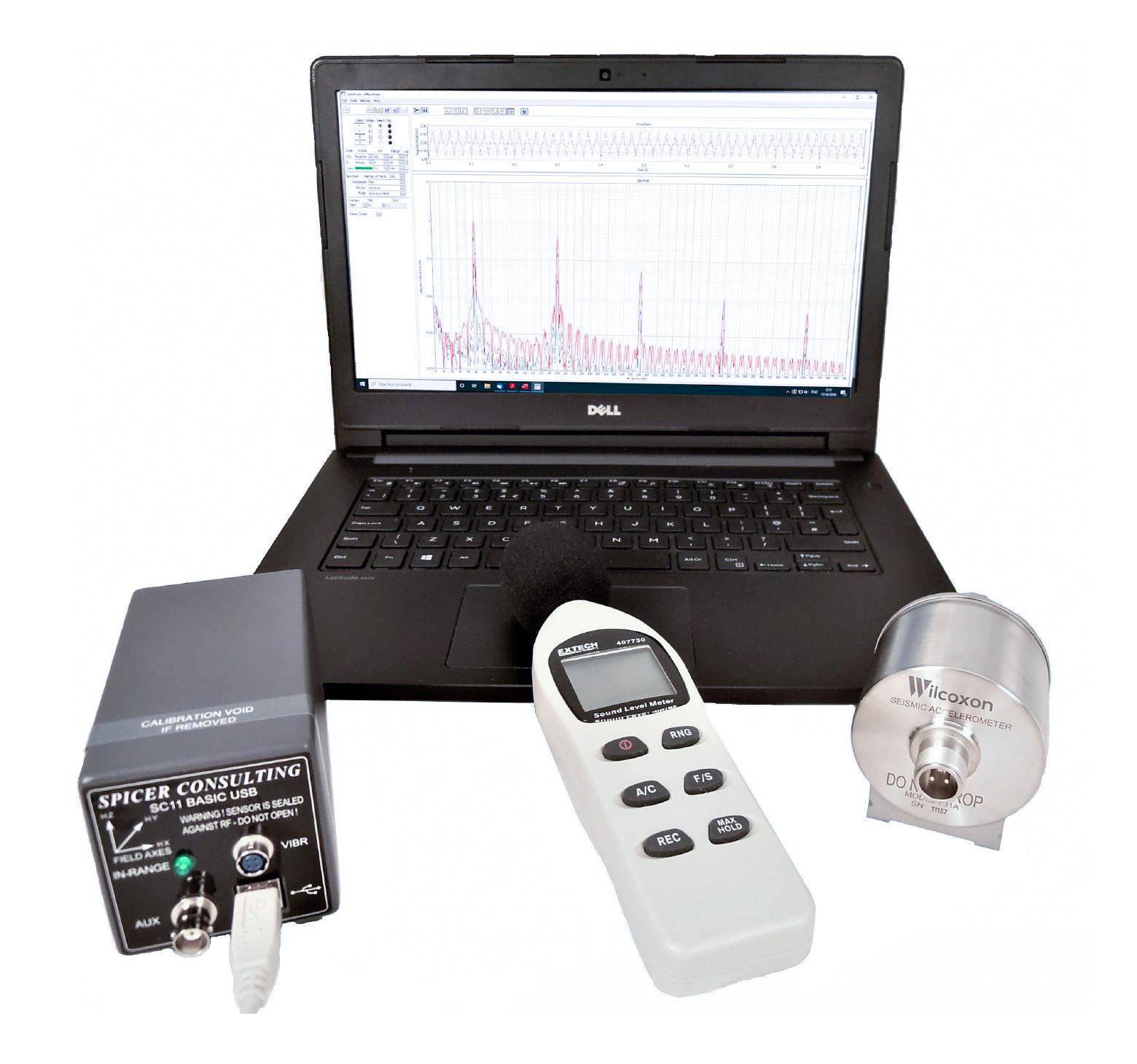

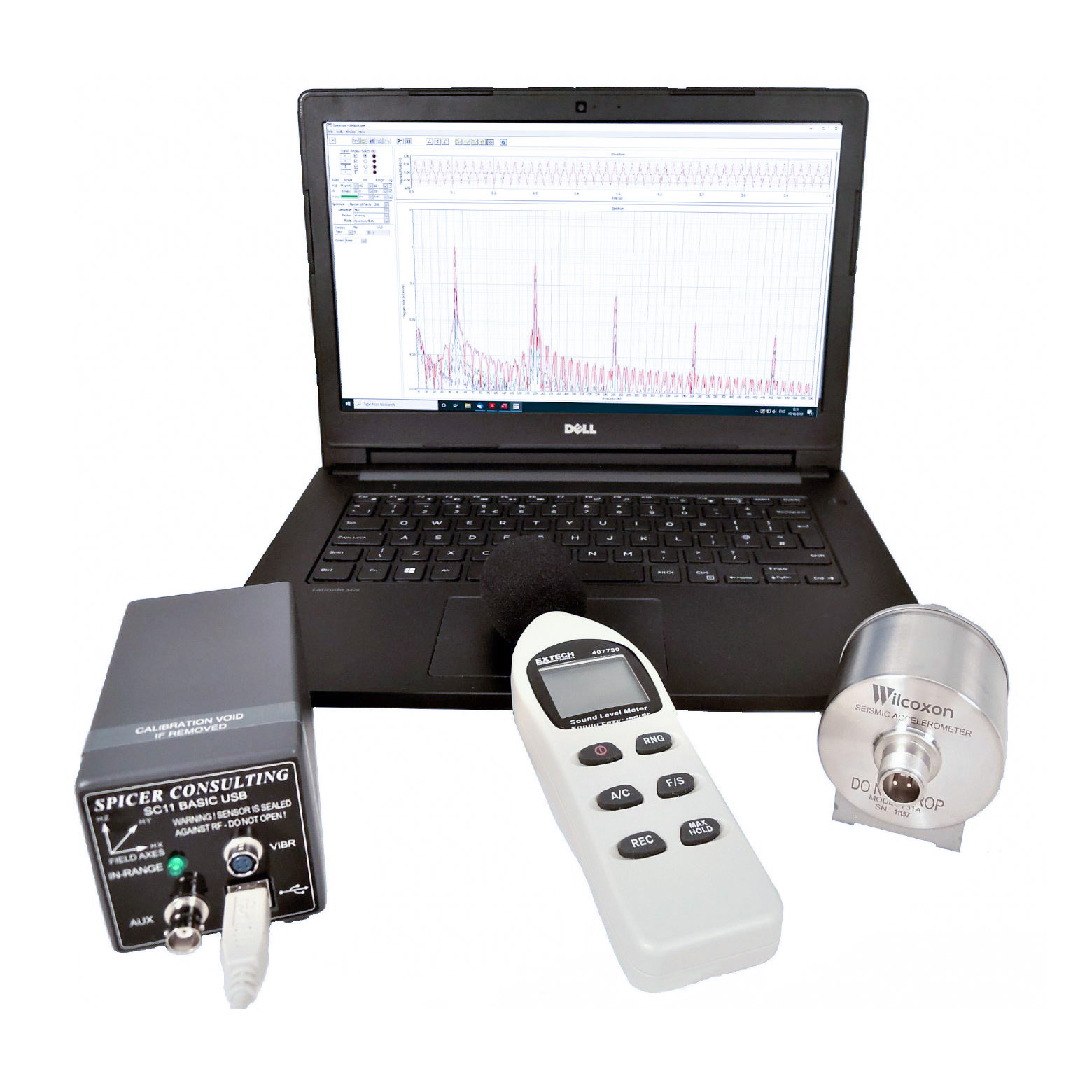

Система SC11/Basic/USB — это комплект оборудования для исследования параметров окружающей среды в помещении, где планируется установка электронного микроскопа. Система позволяет проводить измерения электромагнитных полей в месте будущей установки микроскопа, вибрации пола, а также измерять уровень акустического шума.

Базовая система включает трёхосевой датчик переменного магнитного поля AC, акселерометр и измеритель уровня звука. Опционально к системе может быть добавлен одноосевой магнитометр для измерения изменения постоянного магнитного поля DC.

С системой поставляется комплект программного обеспечения, состоящий из трех инструментов – анализатор спектра Spectrum Analyser, диаграммный самописец Chart Recorder и осциллограф Oscilloscope. И, в дополнение, имеется программа SCPlot для построения графиков ранее накопленных измерений.

Система позволяет накапливать данные, проводить их обработку и анализ при помощи программного обеспечения, устанавливаемого на ноутбук. Ноутбук может быть как личным компьютером заказчика, так и поставляться вместе с системой SC11 опционально.

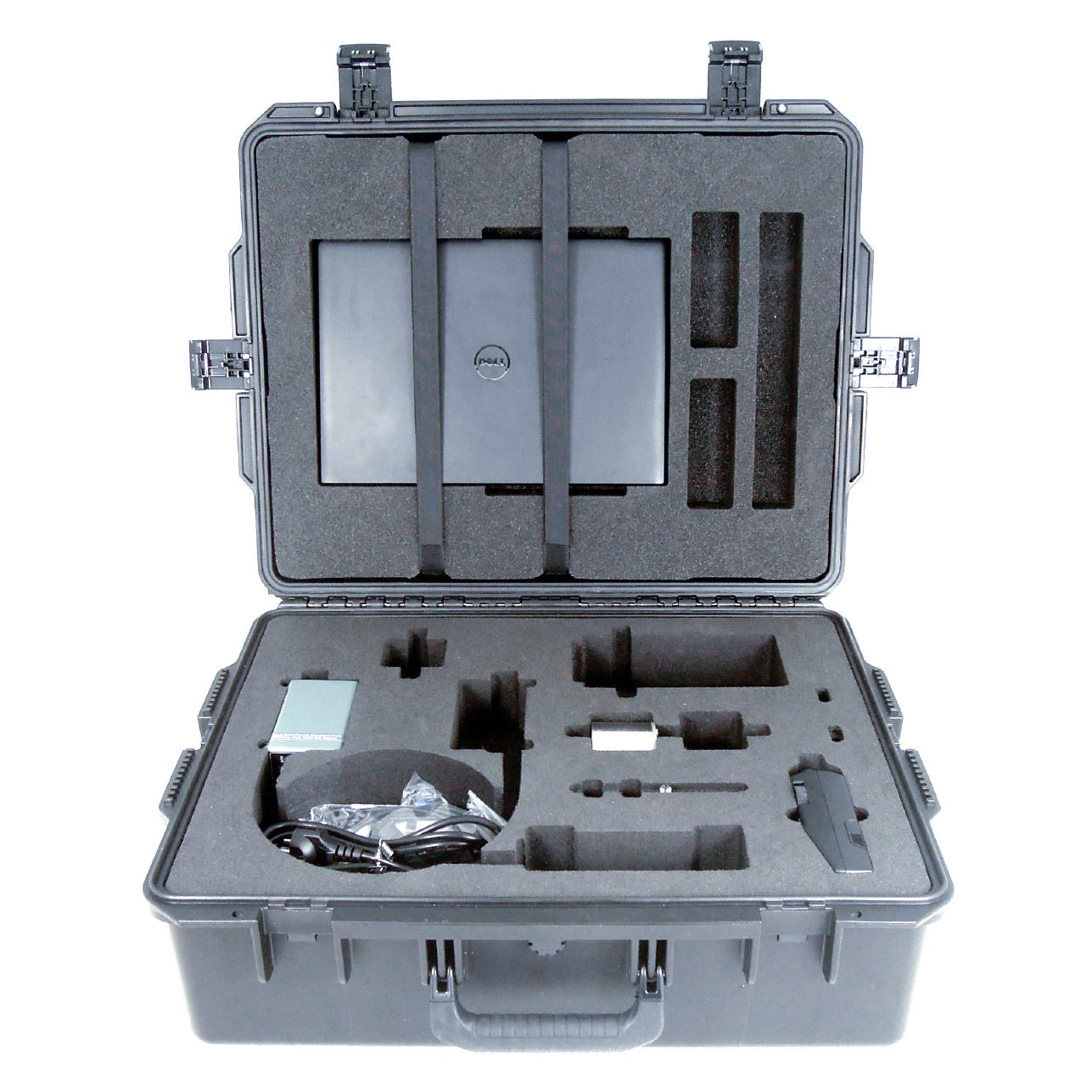

Система SC11/Basic/USB поставляется в специальном ударопрочном кейсе.

>> Подробнее про работу систем подавления ЭМ-полей >>

Характеристики

Упаковка

Кейс: 58 x 36 x 19 см.
Масса: 11 кг включая ноутбук (опция).

Требования к ПК

Процессор не хуже 2.53GHz Dual Core Pentium
RAM 2GB.
HDD 120GB.
CD/DVD
Операционная система Windows 7 и более современная.

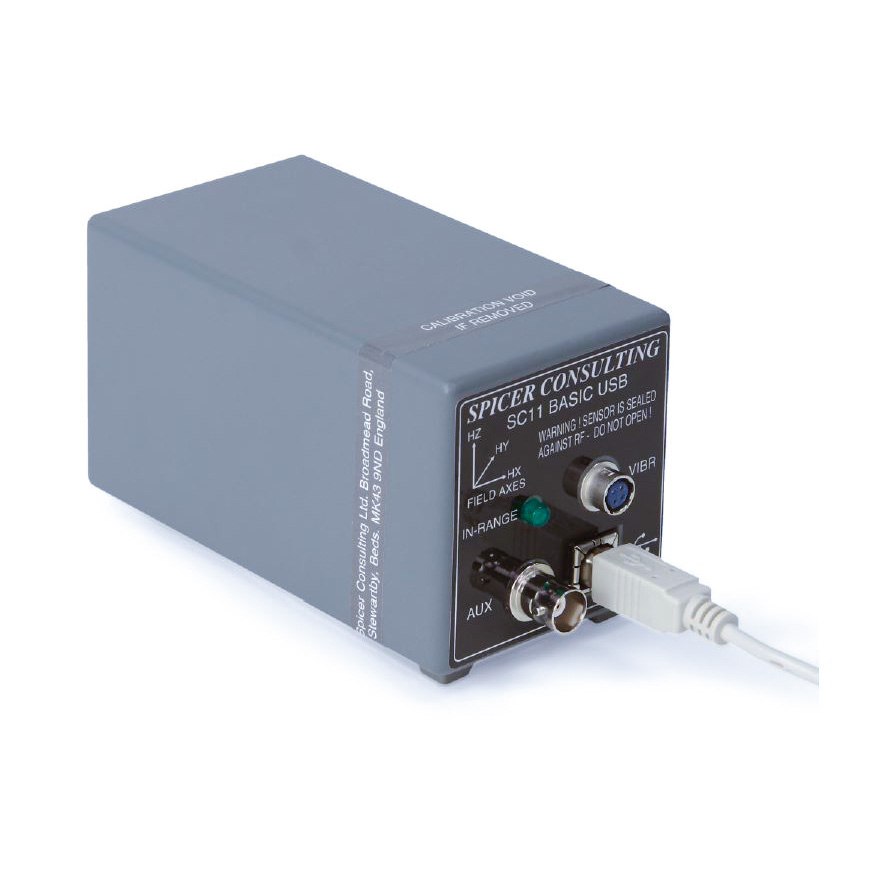

Основной датчик системы: Сенсор переменного магнитного поля: SC11/Basic AC

Magnetic field sensor

Одновременное измерение: X, Y, Z .
Полоса пропускания: 1 Hz - 20 kHz.
Динамический диапазон: 80 mG (8 µT) Pk-Pk.
Предел шума: 3 µG RMS max.
Точность: ±1 %
Входы:
VIBR – одноосевой сенсор вибрации – акселерометр Wilcoxon 731A.
AUX BNC – вход напряжения, DC двойной, диапазон ±10 V, входное сопротивление 100 kΩ.
Фильтры сглаживания 20kHz.

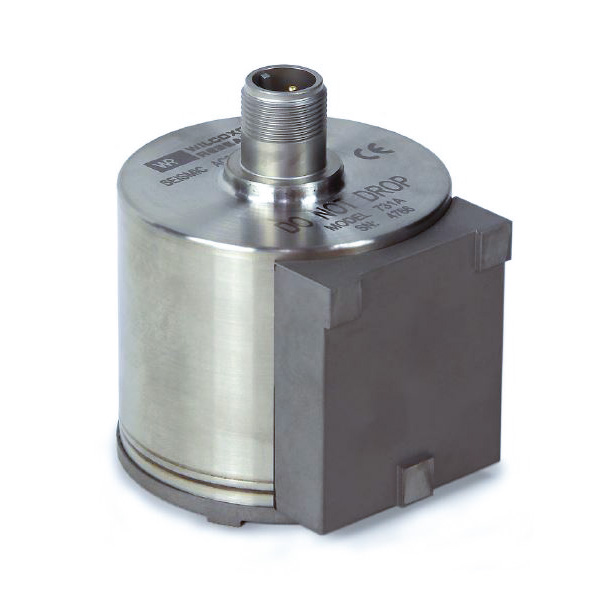

Сенсор вибрации - акселерометр: Wilcoxon 731A

Wilcoxon 731A accelerometer

Тип: Wilcoxon Research, модель 731A
Полоса пропускания: 0.1 - 500 Hz
Динамический диапазон: 2 m/s² (0.2 g’s*) Pk-Pk (для этой системы)
Пределы шума:
7 µm/s² RMS max.
0.35 µm/s RMS при 1Hz,
0.11 µm/s RMS при 5Hz,
0.07 µm RMS при 1Hz,
0.0035 µm RMS при 5Hz
Точность: ±5 % (с файлом калибровки усиления)

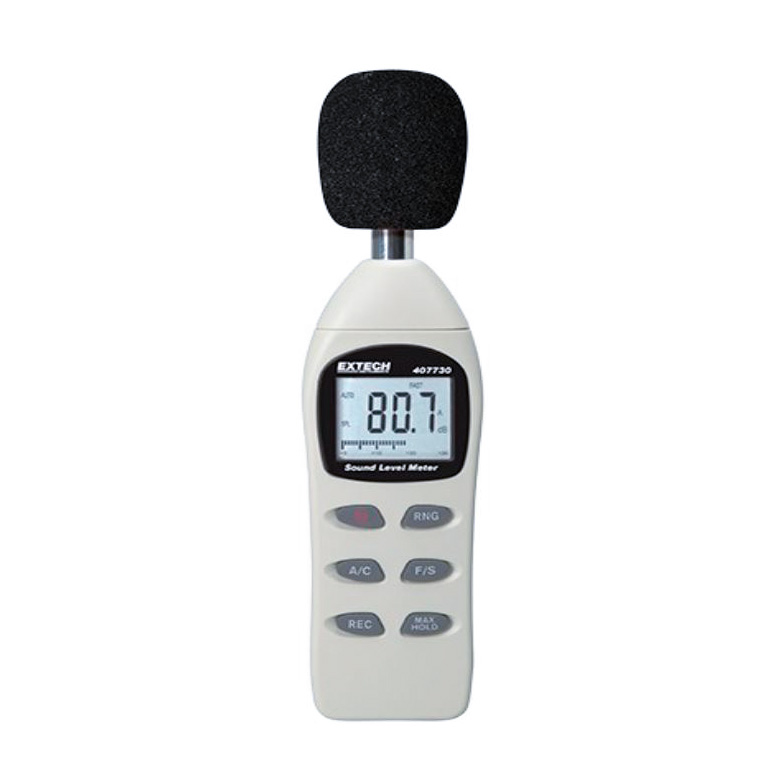

Измеритель уровня акустического шума

Sound level meter

Тип: Radio Shack, модель 33-4050.
Полоса пропускания: 32 Hz - 20 kHz, единицы измерения dBA и dBC.
Динамический диапазон: 126 dB.
Предел шума: 50 dB.
Точность: ±2 dB при 114 dB уровня шума.
Отклик: Быстрый и Медленный.
Выходной сигнал: 1.0 V пик в разомкнутой цепи с отклонением измерителя полной шкалы на частоте 1 kHz.
Сопротивление нагрузки: 10 kΩmin.
Искажение: < 2 % at 1 kHz и 0.5 V.

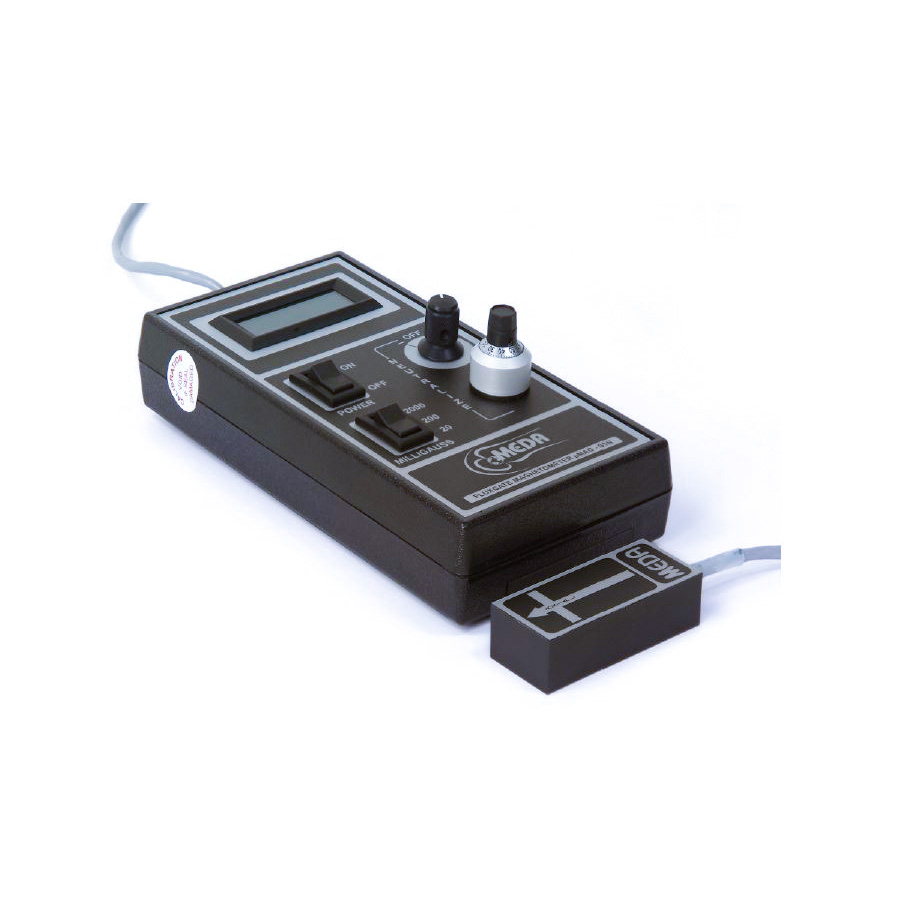

Одноосевой сенсор магнитного поля: феррозондовый магнитометр

MEDA μMAG-01N magnetometer

Тип: MEDA μMAG-01N феррозондовый магнитометр.
Полоса пропускания: 0 - 400 Hz.
Диапазоны: ±20.00, ±200.0, ±2000 mG полная шкала.
Точность: ±0.5% от полной шкалы.
Линейность: ±0.05% от полной шкалы.
Выходной сигнал: ±2 V от полной шкалы.

В связи с непрерывной работой по улучшению продукции компания Spicer Consulting оставляет за собой право изменять приведённые выше характеристики.

ПО

Программное обеспечение системы SC11, идущее в поставке с каждой системой, устанавливается как на личный ноутбук пользователя, так и может быть предустановленным на ноутбуке, опционально идущем в комплекте поставки.

В программное обеспечение входят следующие модули:

Осциллограф (Oscilloscope). Измерение и анализ входящих сигналов с внешних датчиков системы.
Анализатор Спектра (Specrtum Analyser). Анализ измеренных параметров уровней вибрации, акустического шума и асинхронных составляющих переменного электромагнитного поля
Диаграммный самописец (Chart Recorder). Долговременное накопление данных, построение временных зависимостей изменения параметров окружающей среды с последующим анализом полученных данных.

В дополнение в каждом пакете ПО имеется программа SCPlot для построения графиков и диаграмм ранее накопленных и сохраненных измерений.
