    Ultim MAX

    • Описание
    • Характеристики
    • ПО
    • Фото
    • Документы
    Описание

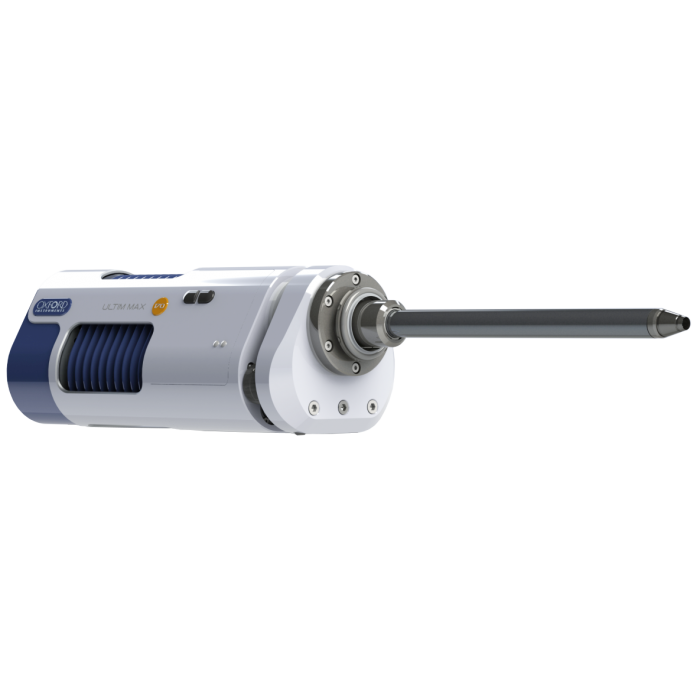

    SDD детекторы Ultim MAX с активной площадью кристаллов, на выбор – 40, 65, 100, 170 мм2

    SDD детекторы нового поколения, благодаря беспрецедентному быстродействию обеспечивает возможность наблюдать распределение элементов в образце в реальном времени – в процессе его движения и просмотра при выборе участка для более детальных исследований. При достаточной величине тока зонда рентгеновские карты накапливаются и обновляются практически с такой же скоростью, как и изображения во вторичных и отраженных электронах.

    Возможна установка дополнительных интегрированных систем микроанализа - волнодисперсионного спектрометра Inca Wave и/или систем анализа дифракции отраженных электронов (ДОЭ) Aztec HKL - одновременно с ЭДС или позже. Кроме того, некоторые модели микроскопов допускают установку более одного - до четырех - однотипных детекторов Ultim Max, что позволяет существенно увеличить чувствительность и быстродействие системы микроанализа.

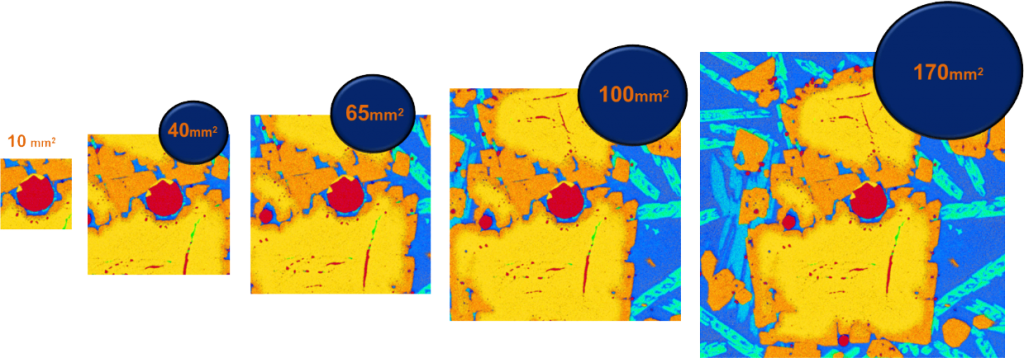

    EDS size.png

    Характеристики

    Базовая конфигурация  системы микроанализа AZtecLive Standard включает следующий набор оборудования и программного обеспечения:

    • Полупроводниковый детектор (ППД) рентгеновского излучения Ultim MAX с активной площадью кристаллов, на выбор – 40, 65, 100, 170 мм2 (поддерживается одновременно до 4-х детекторов) Анализ элементов в диапазоне от бериллия до калифорния, Система охлаждения - безазотная.

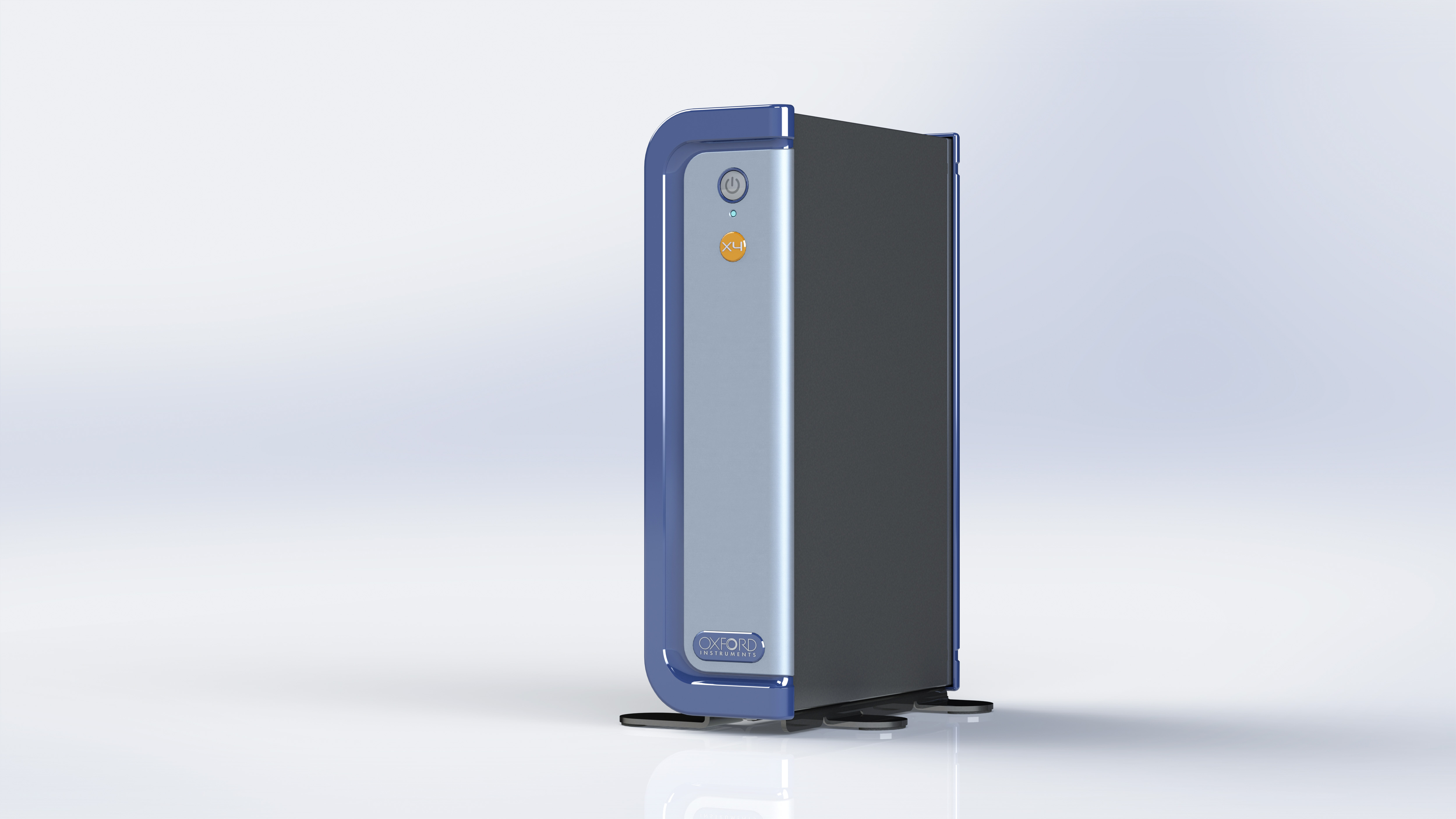

    • Цифровой процессор импульсов (*) и цифровая система захвата изображения X4. С процессором Х4 гарантируется, что в диапазоне скоростей счета от 1000 до 400 000 имп/с разрешение и позиция пиков могут изменяться не более чем на 1эВ. Получение надежных количественных результатов возможно при скоростях счета свыше 400 тыс. имп/сек.на один детектор. Обработка спектров и картирование элементов может выполняться при скорости счета свыше 1 500 000 имп/с. Интегрированная система захвата изображения позволяет получать цифровые электронные изображения и осуществлять управление электронным зондом.
    • Компьютер с OC Windows 10 64 бит и программа Aztec для анализа и интерпретации полученных данных. Один или более ЖК мониторов

    (*) С середины 90-х годов прошлого века Oxford Instruments использует только полностью цифровые процессоры импульсов, без аналоговой обработки. Преимущество таких процессоров - более воспроизводимые и точные результаты обработки спектров, т.к. с цифровым сигналом проще работать при устранении разнообразных артефактов, связанных, в том числе, и с высокими нагрузками на детектор при больших скоростях счета (пики суммирования

    (**), В цифровых процессорах Oxford Instruments они полностью устраняются вплоть до третьего порядка, а потери – компенсируются). Х4 – это новый тип полностью цифрового процессора. Он работает быстрее и обеспечивает получение спектров, свободных от ложных пиков (пиков суммирования) и других артефактов, влияющих на конечный результат.

    (**)  -  пики суммирования – это нежелательные артефакты спектра, возникающие, когда в систему счета ЭДС детектора приходят одновременно два или более рентгеновских фотона. Они регистрируются на суммарной энергии, в результате чего в спектре появляются пики, не связанные в присутствием какого-либо элемента в образце (например, для  чистого SiO2, помимо пиков кремния и кислорода могут появиться ложные пики на суммарной энергии линий Si+Si, Si+O, O+O,  Si+Si+O, Si+O+(O+Si) и т.п..) Такие пики могут быть ложно идентифицированы как пики другого элемента, что приведет к неправильным выводам о составе образца. Вероятность их появления тем выше, чем выше скорость счета. Для точного качественного и количественного анализа состава их требуется не только удалить из спектра, но также необходимо вернуть потерянные на их образование импульсы в исходные пики.

    ПО

    Программное обеспечение AztecLive

    Программное обеспечение AztecLive построено на основе Навигаторов, которые проводят оператора через последовательность необходимых шагов наиболее быстрым и логичным путем, и в то же время сохраняют гибкость, позволяющую действовать по своему желанию. Каждый шаг Навигатора предоставляет отдельный экран, содержащий все необходимые инструменты анализа.

    Хотя стандартное программное обеспечение и включает все базовые функции для работы с ЭДС - оно не включает ряд продвинутых функций микроанализа, таких как обработка карт и профилей TruMap, автоматичекий анализ и т.д. (см. таблицу):


    AZtecLive Energy Lite

    AZtecLive Energy Standard

    AZtecLive Energy Advanced

    AZtecLive Energy Automated

    AZtecLive
    (рентгеновские карты и спектры в реальном времени)

    +
    + + +

    Анализатор

    + + + +

    Point & ID

    + + + +

    Профиль

    +
    + + +

    Карта

    +
    + + +

    Оптимизация (включая Менеджер стандартизации)

    опция
    + + +

    AutoLayer - автоматическое  цветное отображение вариаций состава на картах

    опция
    + + +

    AutoPhase - автоматическое отображение фаз на карте

    опция
    опция
    + +

    TruMap (для карт и профилей) – автоматическое разделение перекрывающихся пиков спектра и вычитание фона для правильного отображения вариацих хим. состава.

    опция
    опция
    + +

    AutoLock (коррекция дрейфа) с предиктивным алгоритмом

    опция
    опция
    + +

    QuantMap, QuantLine - количественная карта и количественный профиль по линии

    опция
    опция + +

    AztecLAM - картирование большой площади (с автоматическим перемещением столика с образцом)

    опция
    опция
    опция
    +

    MapQueue - очередь автоматического картирования

    опция
    опция
    опция
    +

    Регистрация изображений для навигации (можно ввести изображение образца, например, с оптического микроскопа – и использовать это изображения для навигации по образцу)

    опция
    + + +

    AZtec Feature Analysis - программа автоматического поиска и классификации включений, включая автоматическое управление столиком микроскопа

    опция
    опция
    опция
    +

    AZtec Steel программа автоматического поиска и классификации неметаллических включений в сталях

    опция
    опция
    опция
    опция

    AZtec GSR - программа автоматического анализа продуктов выстрела, для криминалистики

    опция
    опция
    опция
    опция

    LayerProbe - анализ тонких многослойных покрытий

    опция
    опция
    опция
    опция

    Aztec Synergy - интеграция ЭДС и EBSD

    опция
    опция
    опция
    опция
    Фото

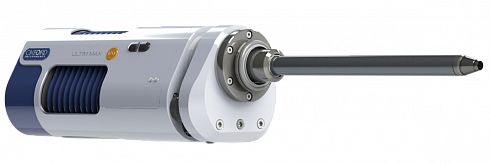

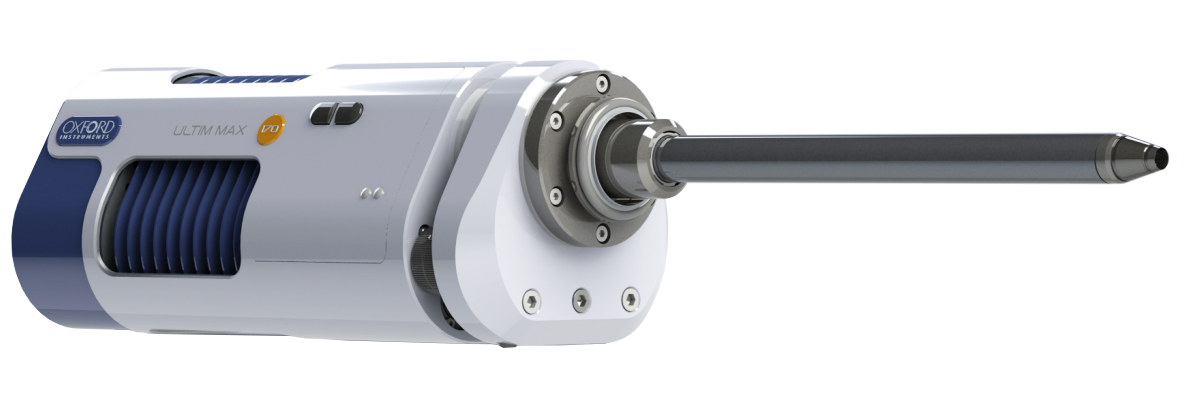

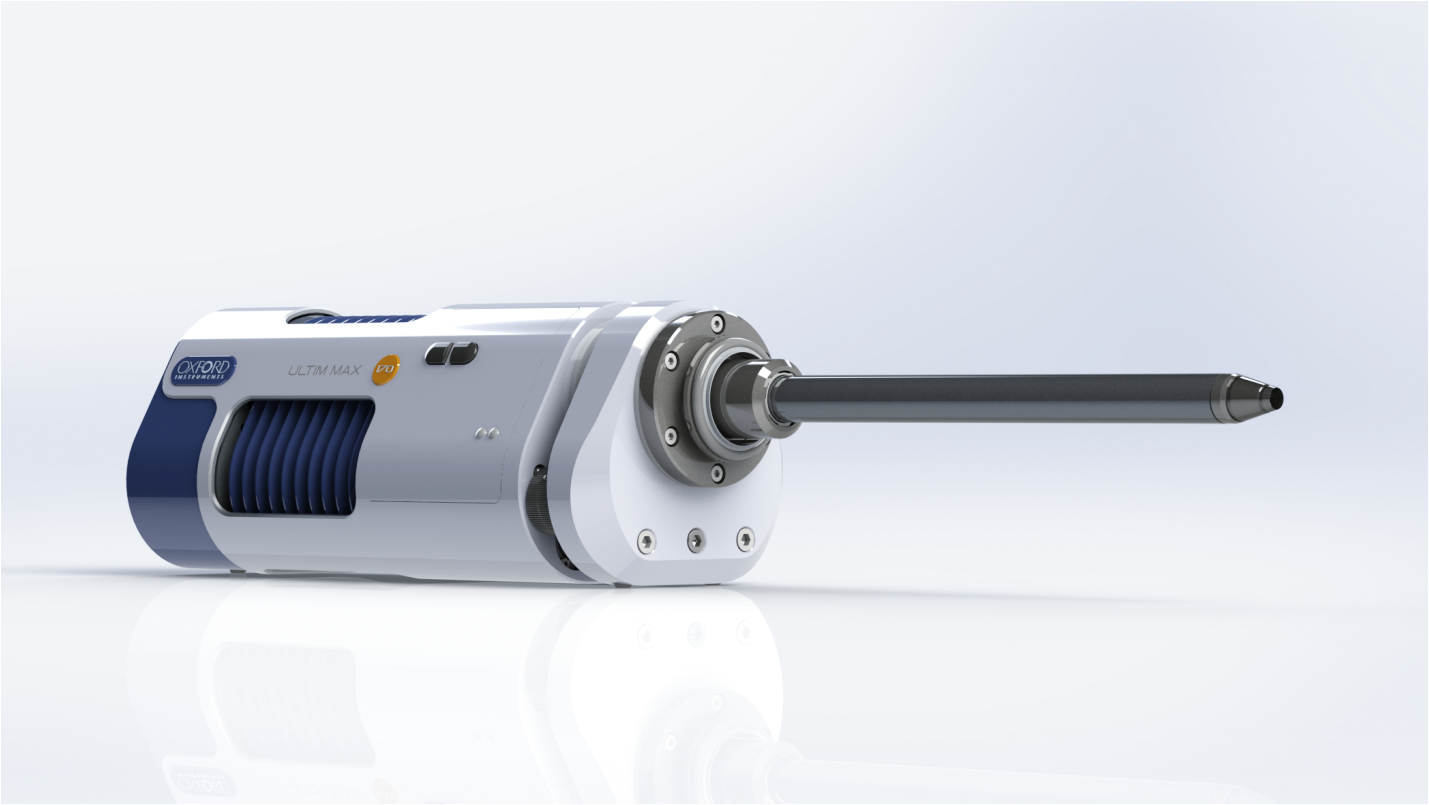

    • Ultim MAX
    • Ultim MAX
    • Ultim MAX
    Документы
    Aztec Automated для поиска золота. Заметка по применению
    650.4 Кб
