Аналитический сканирующий электронный микроскоп для рутинных исследовательских задач и контроля качества на микроуровне.

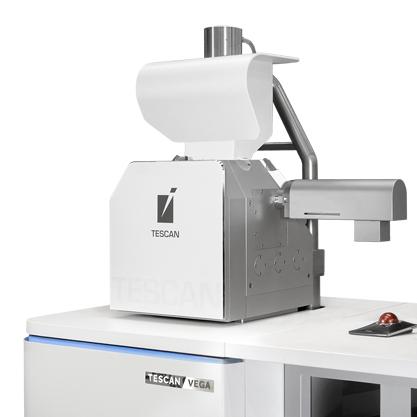

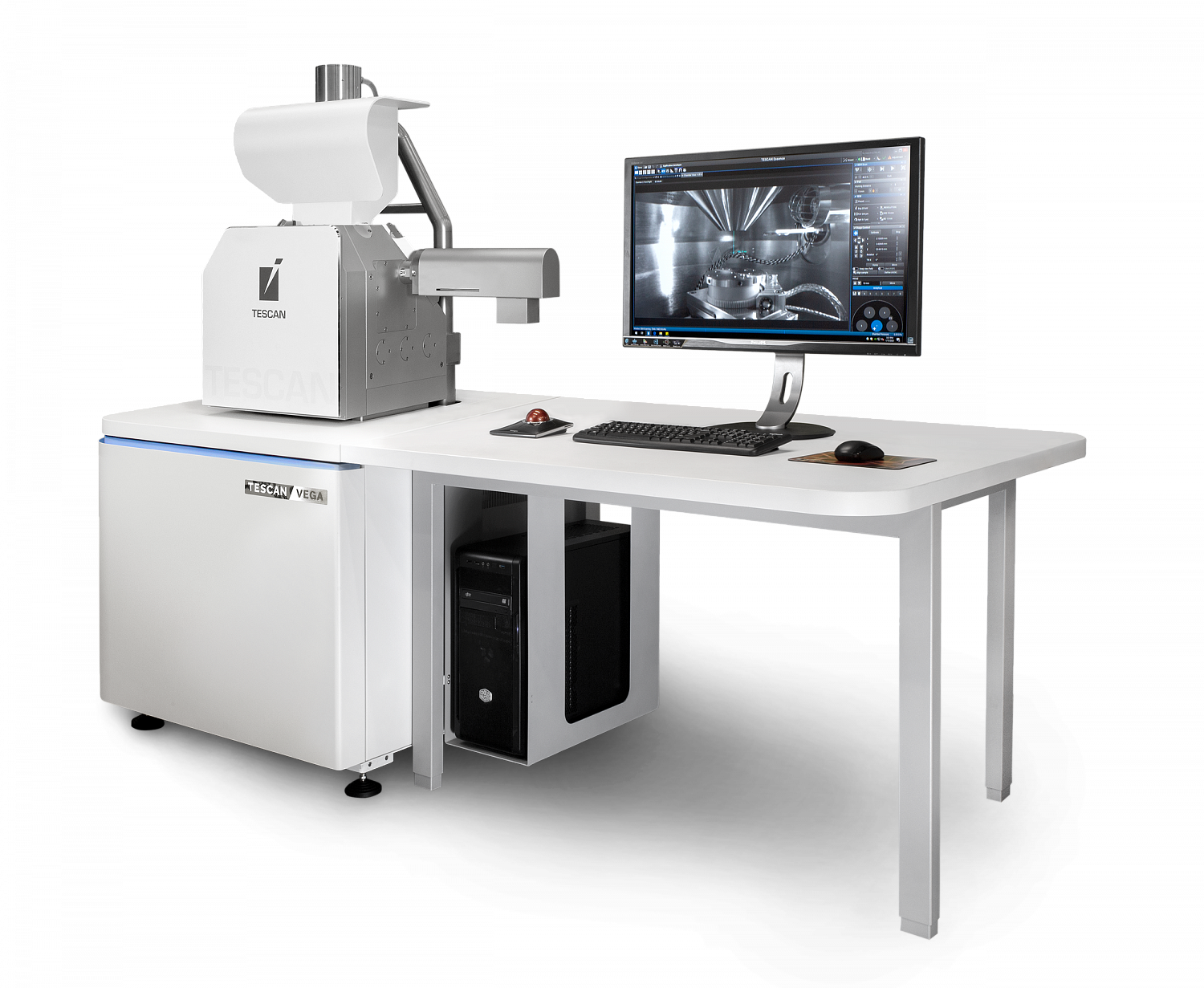

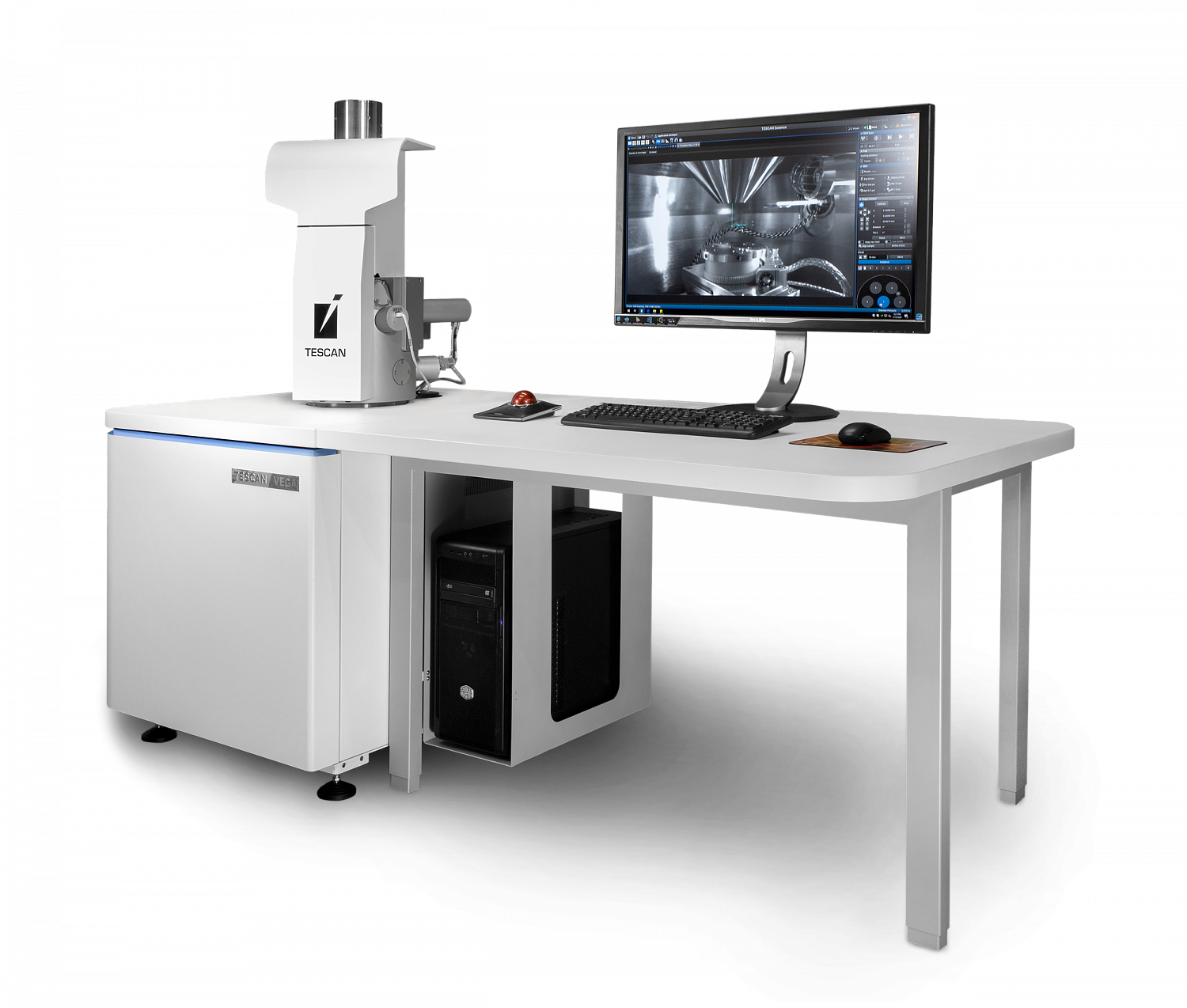

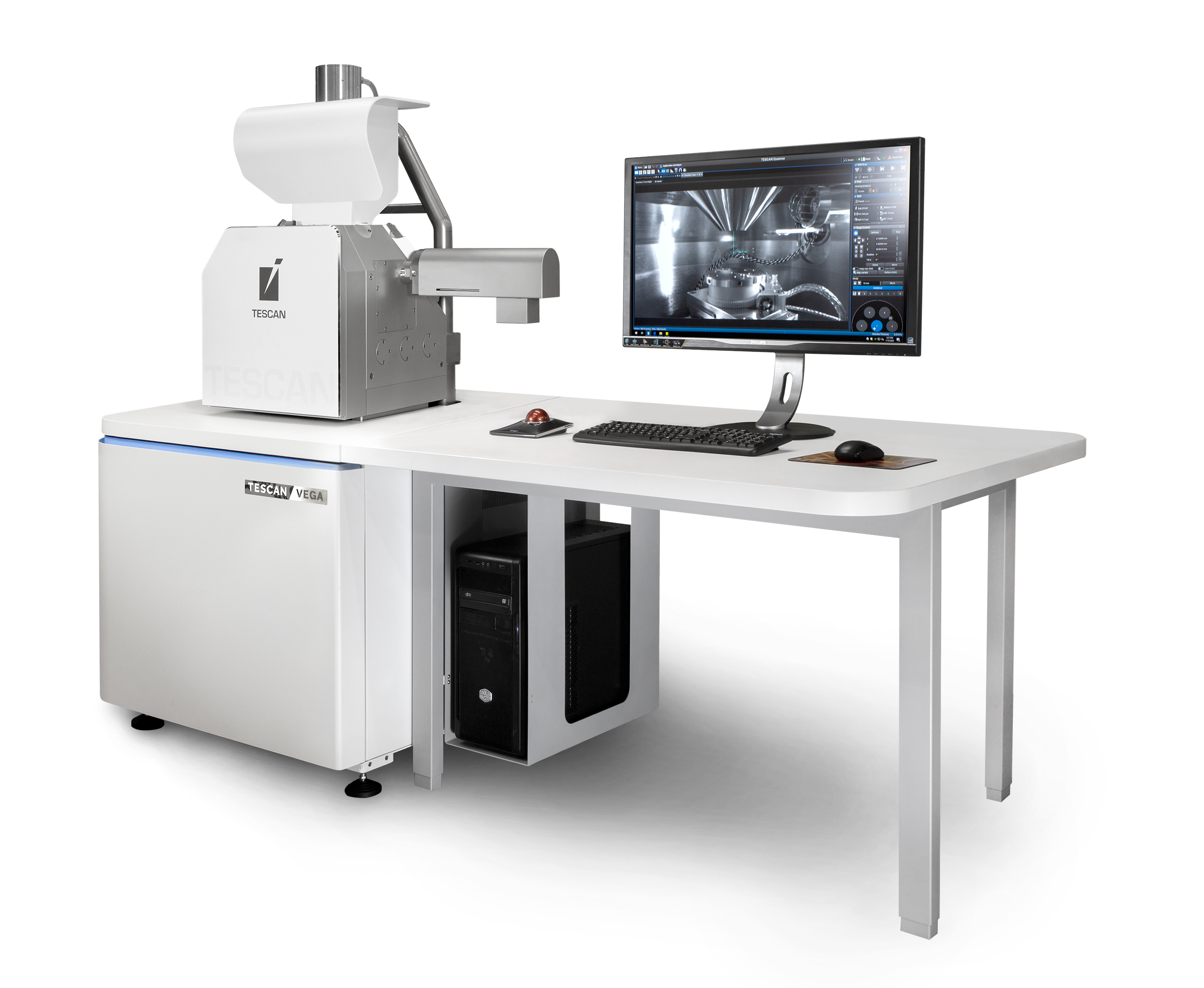

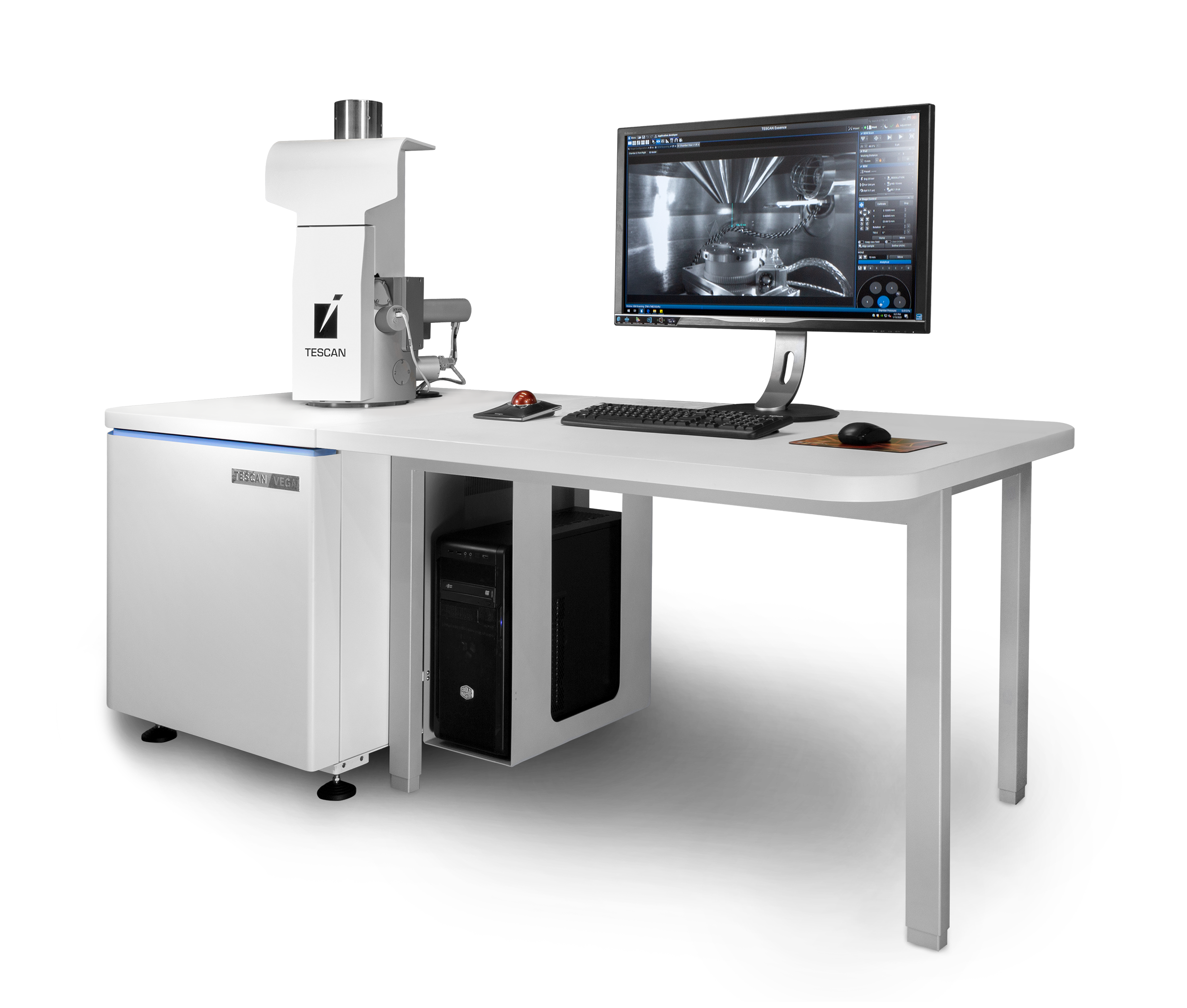

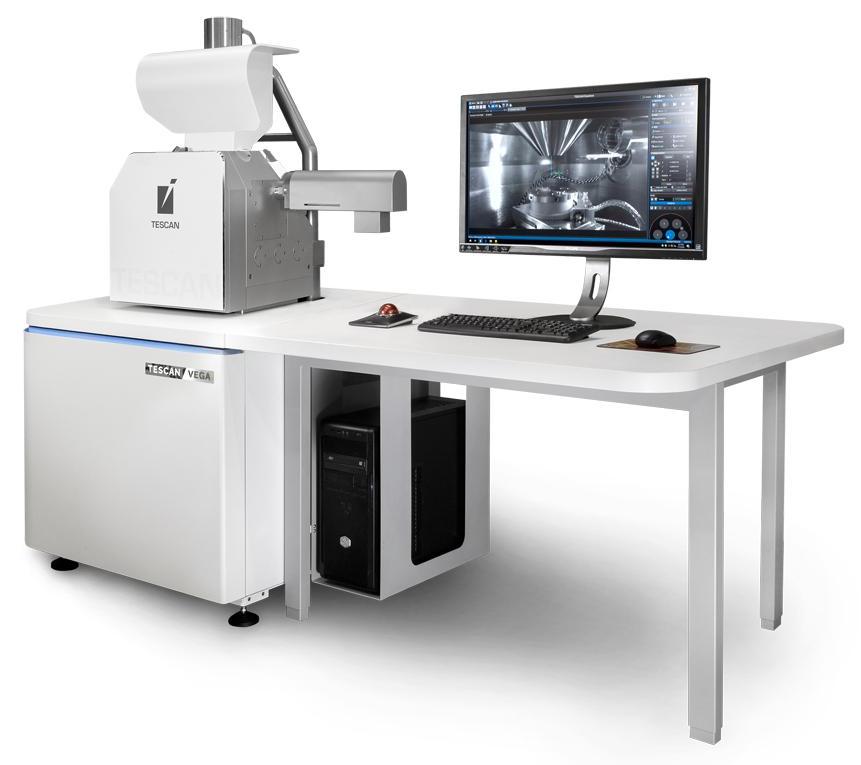

TESCAN VEGA – сканирующий электронный микроскоп (СЭМ) четвертого поколения с термоэмиссионным вольфрамовым катодом, позволяющий получать СЭМ-изображения и проводить анализ элементного состава в реальном времени в одном окне программного обеспечения TESCAN Essence™, что значительно упрощает получение данных как о морфологии поверхности образца, так и о его локальном элементом составе и делает СЭМ TESCAN VEGA эффективным аналитическим решением для проведения регулярного контроля качества материалов, анализа отказов и различных лабораторных исследований.
Колонна электронного микроскопа TESCAN VEGA управляется усовершенствованной модернизированной электроникой, которая обеспечивает мгновенный переход от режима получения изображений при больших увеличениях к режиму исследования элементного состава образцов без механической смены апертур или механической юстировки каких-либо элементов внутри колонны. Один клик позволяет переключаться между предустановками, сохраняющими все настройки параметров микроскопа.
Модели микроскопов с вольфрамовым термо-катодом в линейке TESCAN называются VEGA LMS, VEGA LMU, VEGA GMS, VEGA GMU в зависимости от размера камеры и диапазона давлений в режиме низкого вакуума (подробнее во вкладке «Характеристики»).
Ключевые преимущества:
- Плавный переход без дополнительных юстировок между пред-настроенными режимами сканирования (например, режимом получения СЭМ-изображений при больших увеличениях и режимом анализа элементного состава) осуществлен благодаря внедрению запатентованной Tescan технологии In-Flight Beam Tracing™ (технология контроля и оптимизации рабочих характеристик и параметров пучка в реальном времени).
- Легкая и точная навигация по образцу при увеличении от 2× без необходимости использования дополнительной оптической навигационной камеры благодаря уникальной конструкции электронной оптики Wide Field Optics™.
- Интуитивно понятное и модульное программное обеспечение Essence™ для удобной работы независимо от уровня опыта пользователя.
- Движение столика с образцами безопасно для установленных в камеру детекторов, что гарантируется 3D-моделью камеры образцов, включающей в себя схему коллизий Essence™ 3D Collision model.
- Режим SingleVac™ как стандартная опция для исследования чувствительных к пучку электронов и плохо проводящих электрический ток образцов.
- Опция Vacuum Buffer для снижения акустического шума при работе форвакуумного насоса, а также для снижения вибрации от форвакуумного насоса при получении изображений с высоким разрешением.
- Модульная аналитическая платформа, которая может быть оснащена широким набором детекторов (например, детектором катодолюминесценции CL, BSE-детектором с водяным охлаждением, рамановским спектрометром).
Режим Wide Field Optics™ гарантирует точную навигацию к области интереса и предоставляет оператору возможность обзора всей карусели образцов в реальном времени. Wide Field Optics™ обеспечивает беспрецедентную глубину фокуса и ширину поля зрения без использования фотонавигации. Наряду с наблюдением фактической топографии поверхности образцов данный режим позволяет осуществлять интуитивную навигацию по всей их поверхности. Начните наблюдение в окне СЭМ в реальном времени с двукратным увеличением для обозрения карусели образцов, затем переходите к областям интереса, непрерывно изменяя увеличение в большую сторону, всё это без использования оптической навигационной камеры. СЭМ-обзор образца в реальном времени совместим с держателями с преднаклоном и поддерживает функцию коррекции угла наклона, что позволяет выполнять навигацию в том числе по наклонённым образцам, последнее используется, например, при работе с детектором EBSD.
Управление микроскопом TESCAN VEGA осуществляется из многопользовательского программного обеспечения TESCAN Essence™, которое имеет большое количество инструментов для ускорения аналитической работы, таких как функция быстрого поиска, наборы предустановок, отмена последней команды. Программное обеспечение TESCAN Essence™ позволяет пользователю выстраивать рабочий процесс в соответствии с его уровнем опыта и/или конкретными требованиями. Кроме того, виртуальная 3D-модель коллизий Essence™ Collision model точно воспроизводит внутреннее пространство камеры и отображает в реальном времени размеры, расположение и перемещение столика с образцами и оборудования, установленного внутри. Модель Essence™ Collision model предсказывает опасность или безопасность предполагаемых перемещений столика относительно частей камеры микроскопа для каждой конкретной процедуры съемки изображения или проведения анализа, чтобы столкновение образцов с любыми установленными в камере детекторами было практически невозможно; виртуальная 3D-модель коллизий включает в себя также сторонние устройства, например, столиков на нагрев или на растяжение/сжатие in-situ.
TESCAN VEGA поставляется с режимом SingleVac™ в стандартной комплектации. Режим SingleVac™ воспроизводит предустановленное на фабрике фиксированное значение давления внутри камеры для возможности исследования непроводящих образцов без напыления их токопроводящим слоем. Режим SingleVac™ может сопровождаться опциональным режимом UniVac™ для непрерывной регулировки давления в камере (до значения вплоть до 500 Па) для получения изображений во вторичных и отражённых электронах от сильно заряжающихся, газящих или чувствительных к пучку электронов образцов.
Описанные выше особенности делают TESCAN VEGA идеальным аналитическим решением для контроля качества и изучения характеристик различных материалов как в производственных, так и в научно-исследовательских лабораториях.
