MICROTEST 200N
Столики MICROTEST 200N специально разработаны для наблюдения области высокого напряжения образца в реальном времени с помощью сканирующего электронного микроскопа, оптического микроскопа, атомно-силового микроскопа или рентгеновского дифрактометра. С помощью шариковых винтов с двухзаходной резьбой центр образца остаётся расположен по центру столика. Динамометрические датчики от 2 Н до 200 Н покрывают большинство приложений, со скоростями растяжения от 0.1 мм/мин до 15 мм/мин. Все столики оснащены линейными масштабами для измерения удлинения и оптическими датчиками для контроля скорости. Программное обеспечение устанавливает управляющие параметры (Установки ПО управляют параметрами) и отображает кривую напряжения/деформации в реальном времени на экране компьютера. Опции включают в себя трёх- и четырёхточечные зажимы, волоконные (?) зажимы и монтажные переходники для микроскопа. Столики управляются программным обеспечением Microtest и могут быть изготовлены специальные версии программного обеспечения под требования клиента.Столики 200N используют миниатюрные динамометрические датчики диапазона от 2 Н до 200 Н. Образцы смонтированы горизонтально, зафиксированы в зажимах и расположены на скользящих подшипниках из нержавеющей стали. Шариковые винты с двухзаходной резьбой управляют обоими зажимами симметрично в противоположных направлениях, сохраняя образец центрированным в поле зрения. Модуль 200N идеален для использования со сканирующим электронным микроскопом, оптическим микроскопом или атомно-силовым микроскопом и легко встанет на большинство столиков. По умолчанию перемещение столика составляет 10 мм, опционально доступно 20 мм. Доступны клиентские версии с нагревом/охлаждением, увеличенными высотой образца и перемещением столика.
Столик 200N с нагревом и охлаждением Пельтье
Версия столика 200N с нагревом и охлаждением была разработана для обеспечения температурного диапазона от -20 °C до +160 °C. Контроллер температуры расположен прямо под образцом, и температура устаналивается с помощью небольшого элемента Пельтье. Управление системой и водяное охлаждение взяты из управляющей системы Deben Coolstage, которая оснащена автономным водяным чиллером и позволяет точно контролировать температуру с помощью контроллера или компьютера.
MICROTEST 2kN и 5kN
Столики MICROTEST 2kN и 5kN специально разработаны для наблюдения области высокого напряжения образца в реальном времени с помощью сканирующего электронного микроскопа, оптического микроскопа, атомно-силового микроскопа или рентгеновского дифрактометра. Динамометрические датчики от 150 Н до 5 кН покрывают большинство приложений, со скоростями растяжения от 0.005 мм/мин до 50 мм/мин. Все столики оснащены линейными масштабами для измерения удлинения и оптическими датчиками для контроля скорости. Программное обеспечение устанавливает управляющие параметры (Установки ПО управляют параметрами) и отображает кривую напряжения/деформации в реальном времени на экране компьютера. Опции включают в себя трёх- и четырёхточечные зажимы для проведения испытаний на изгиб, волоконные (?) зажимы и монтажные переходники для микроскопа. Столики управляются программным обеспечением Microtest и могут быть изготовлены специальные версии программного обеспечения под требования клиента.Столик 2kN
Столики 2kN используют миниатюрные динамометрические датчики диапазона от 660 Н до 2 кН. Образцы смонтированы горизонтально, зафиксированы в зажимах и расположены на скользящих подшипниках из нержавеющей стали. Шариковые винты с двухзаходной резьбой управляют обоими зажимами симметрично в противоположных направлениях, сохраняя образец центрированным в поле зрения. Модуль 2kN идеален для использования со сканирующим электронным микроскопом, оптическим микроскопом или атомно-силовым микроскопом и легко встанет на большинство столиков. Применения находятся в областях полимеров, тонких плёнок, волокон и тонких металлических образцов. Доступны клиентские версии с нагревом и охлаждением Пельтье в диапазоне от 20 °C до +160 °C, c увеличенным перемещением столика.
Столик 5kN
Столик 5kN очень похож на столик 2kN за исключением своего размера и максимального усилия. Модуль 5kN может потребовать сканирующий электронный микроскоп, атомно-силовой микроскоп и оптический микроскоп с более крупной камерой. Области применения включают в себя керамику, металлы и полимеры. Доступны клиентские версии с нагревом и охлаждением Пельтье в диапазоне от 20 °C до +160 °C, c увеличенным перемещением столика.
MICROTEST 300N и 2kN вертикальный с 3 и 4 точечным зажимами для испытаний на изгиб
Трёхточечные модули MICROTEST для испытаний на изгиб и модули MICROTEST для испытаний на растяжение/сжатие специально разработаны для наблюдения области высокого напряжения образца с помощью сканирующего электронного микроскопа или с помощью оптического микроскопа. Программное обеспечение устанавливает управляющие параметры (Установки ПО управляют параметрами) и отображает кривую напряжения/деформации в реальном времени на экране компьютера. Динамометрические датчики от 75 Н до 2 кН покрывают большинство приложений, со скоростями растяжения от 0.005 мм/мин до 5 мм/мин. Специальные версии могут быть изготовлены под требования клиента. Все столики управляются программным обеспечением Microtest.В общепринятых трёхточечных испытаниях на изгиб образец закреплён в двух наружных точках и деформируется движением третьей центральной точки вниз. Для использования в сканирующем электронном микроскопе данный метод был «обращён» т.е. центральная точка образца закреплена, а две наружные точки смещаются вниз. Это приводит к двум преимуществам – интересующая область высокого напряжения находится наверху для удобства наблюдения и остаётся в фокусе, поскольку высота не меняется.
Максимальная нагрузка стандартного модуля составляет 300 Н, с диапазоном скорости деформации от 0.05 мм/мин до 5 мм/мин. Также доступен модуль с высокой нагрузкой для нагрузок до 2 кН. Стандартная ширина образца 40 мм. Верхний и нижний зажимы (точки фиксации) могут быть легко изменены для различных конфигураций образца, например, для определения твёрдости по Бринеллю или для четырёхточечных испытаний на изгиб.
Данный столик сконструирован только для вертикальных трёхточечных испытаний на изгиб, для горизонтальных трёхточечных испытаний на изгиб рекомендуется использовать столик с установленными опциональным трёх- или чётырёхточечными зажимами.

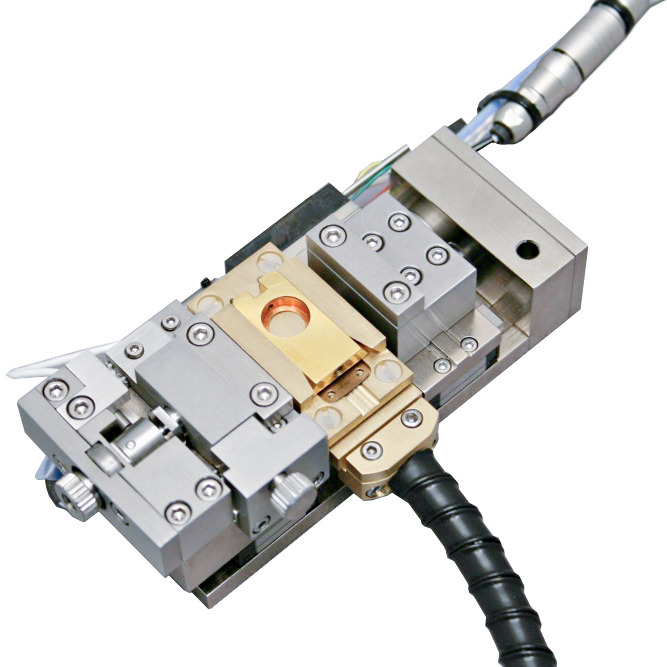

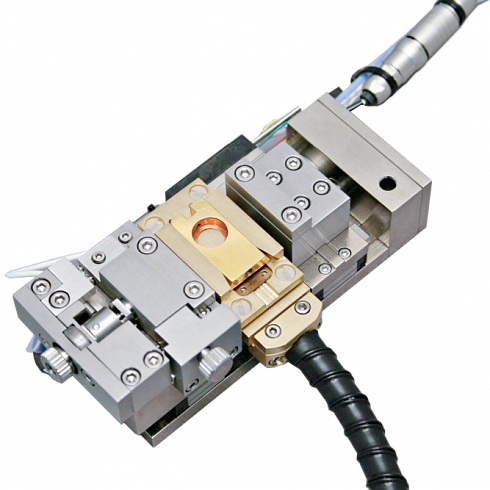

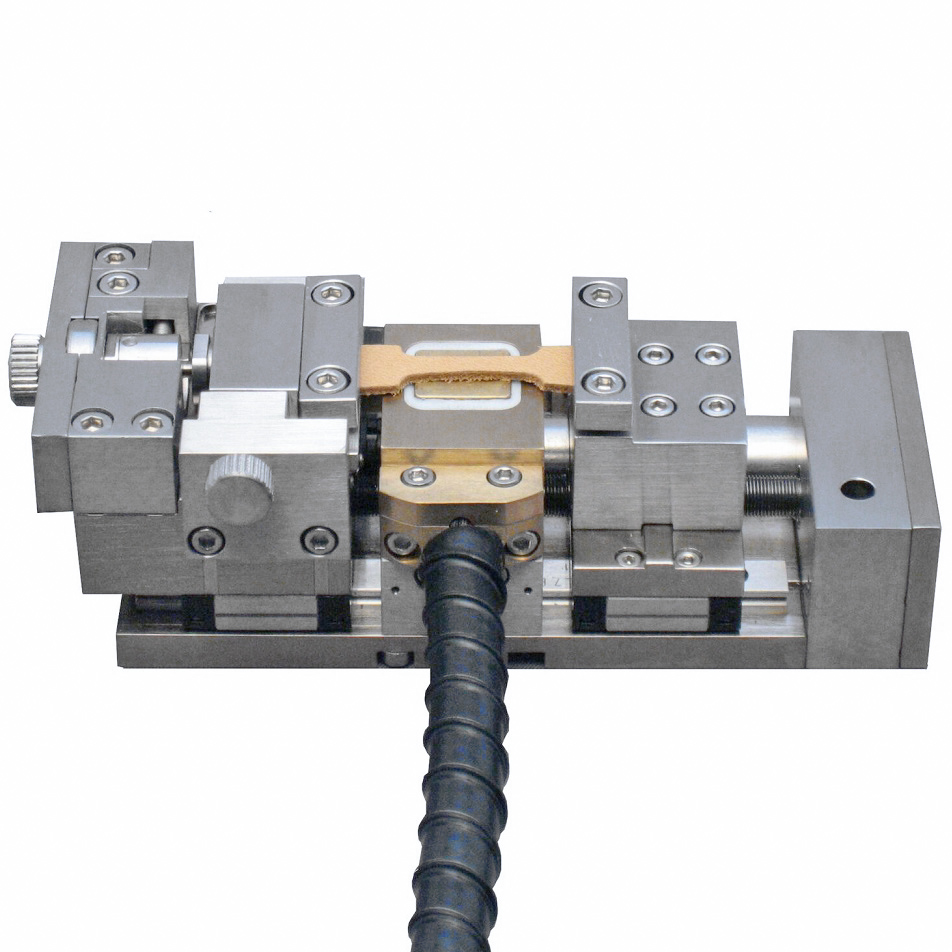

MICROTEST 2kN с нагревом и охлаждением Пельтье
Deben недавно разработал новый столик 2kN с опциональным нагревом до 600 °C специально для использования в сканирующем электронном микроскопе, оснащённым детектором EBSD. Столик обладает двойным зажимом для образцов, который позволяет наблюдать образец в диапазоне от 0 °C до 70 °C и может быть дополнен зажимами с нагревом/охлаждением с температурным диапазоном до 600 °C.Характеристики
- Габариты (не считая кабелей): 181 мм × 86 мм × 52 мм
- Вес (примерный, не считая кабелей): 3.2 кг
- Перемещение столика: 10 мм (10 – 20 мм)
- Скорость перемещения зажима: 0.02 – 0.2 мм/с
- Разрешение по позиции (цифровой индикатор координат): 100 нм
- Предельная нагрузка на растяжение/сжатие: 2000 Н
- Разрешение по нагрузке: 2000:1 статическое, 1000:1 динамическое
- Опциональные зажимы с нагревом: максимальная температура 600 °C
- Опциональное водяное охлаждение
