Характеристики
Для ряда исследований в металлургии и материаловедении изучение образцов в процессе нагрева непосредственно в камере сканирующего электронного микроскопа (СЭМ) позволяет получать большой объем новой информации. Столик с нагревом Murano™ позволяет изучать и наблюдать в динамике при нагреве такие явления, как фазовые превращения, рекристаллизацию, рост зерен и т.д.

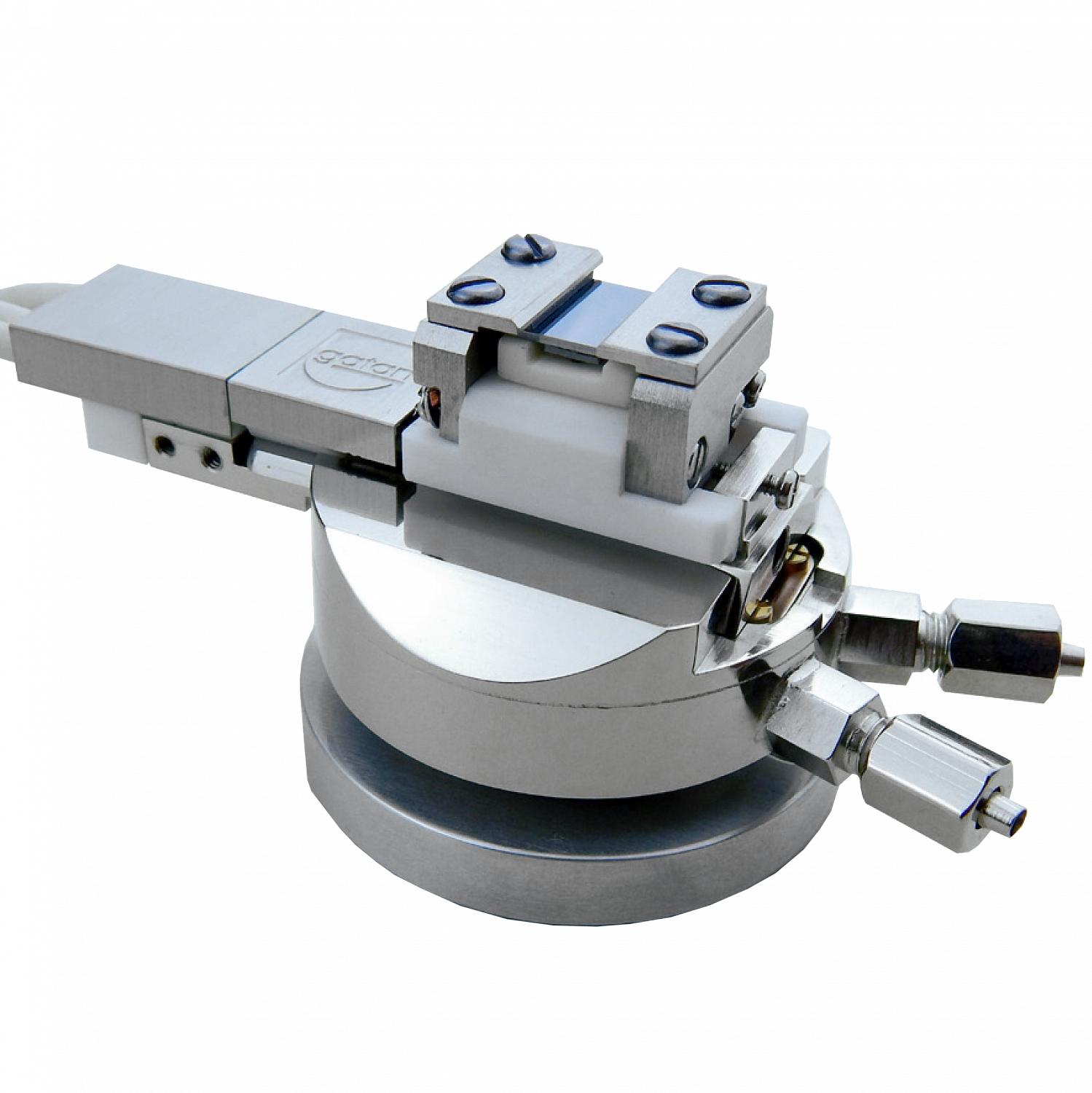

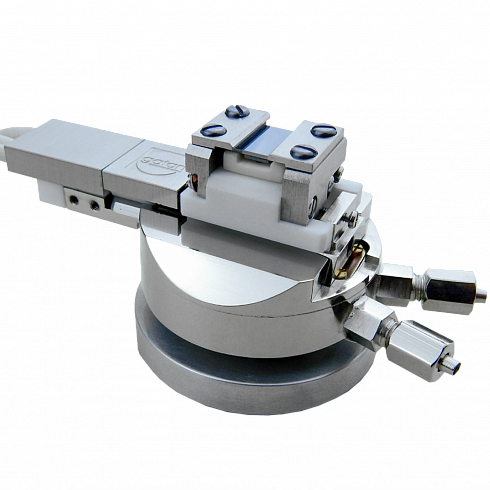

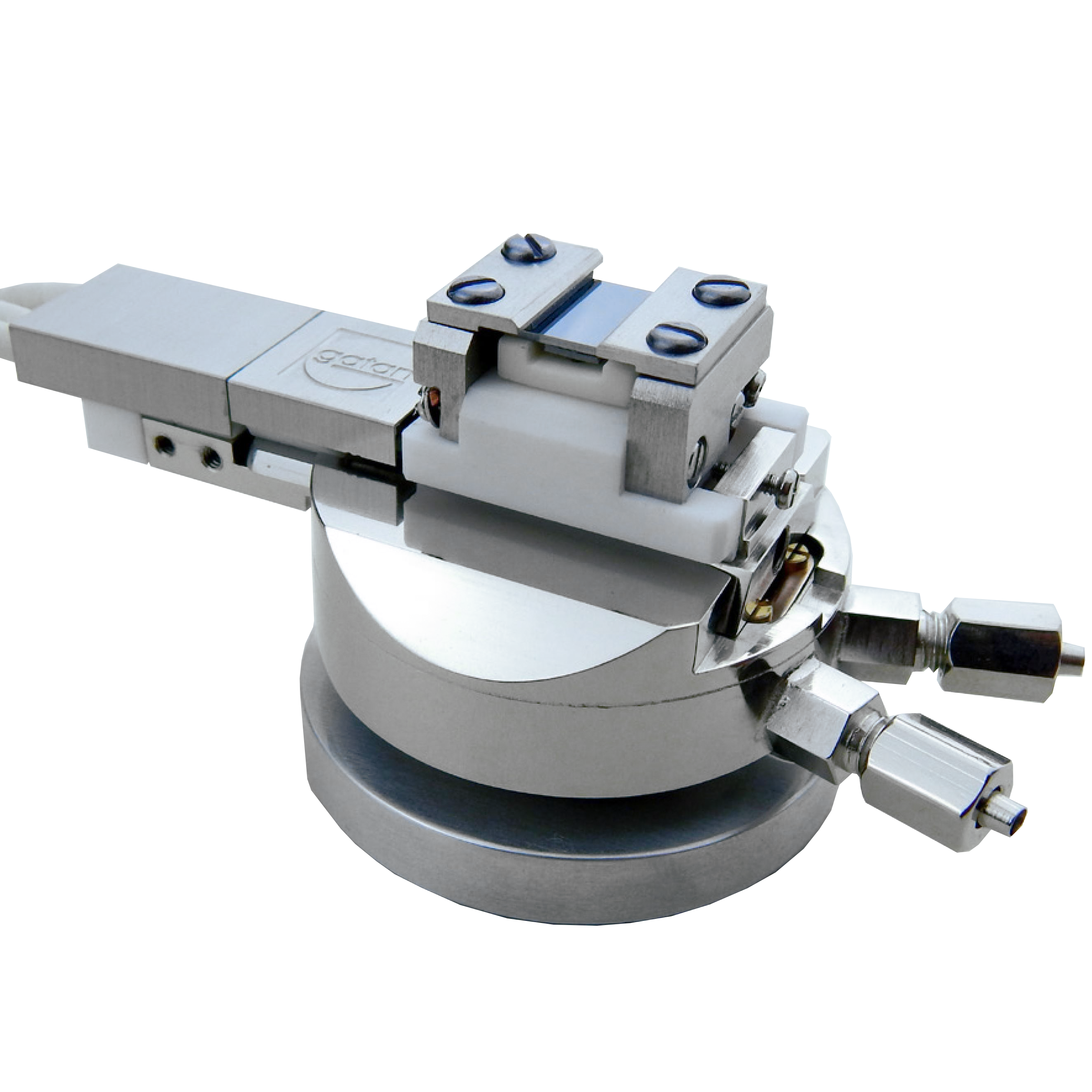

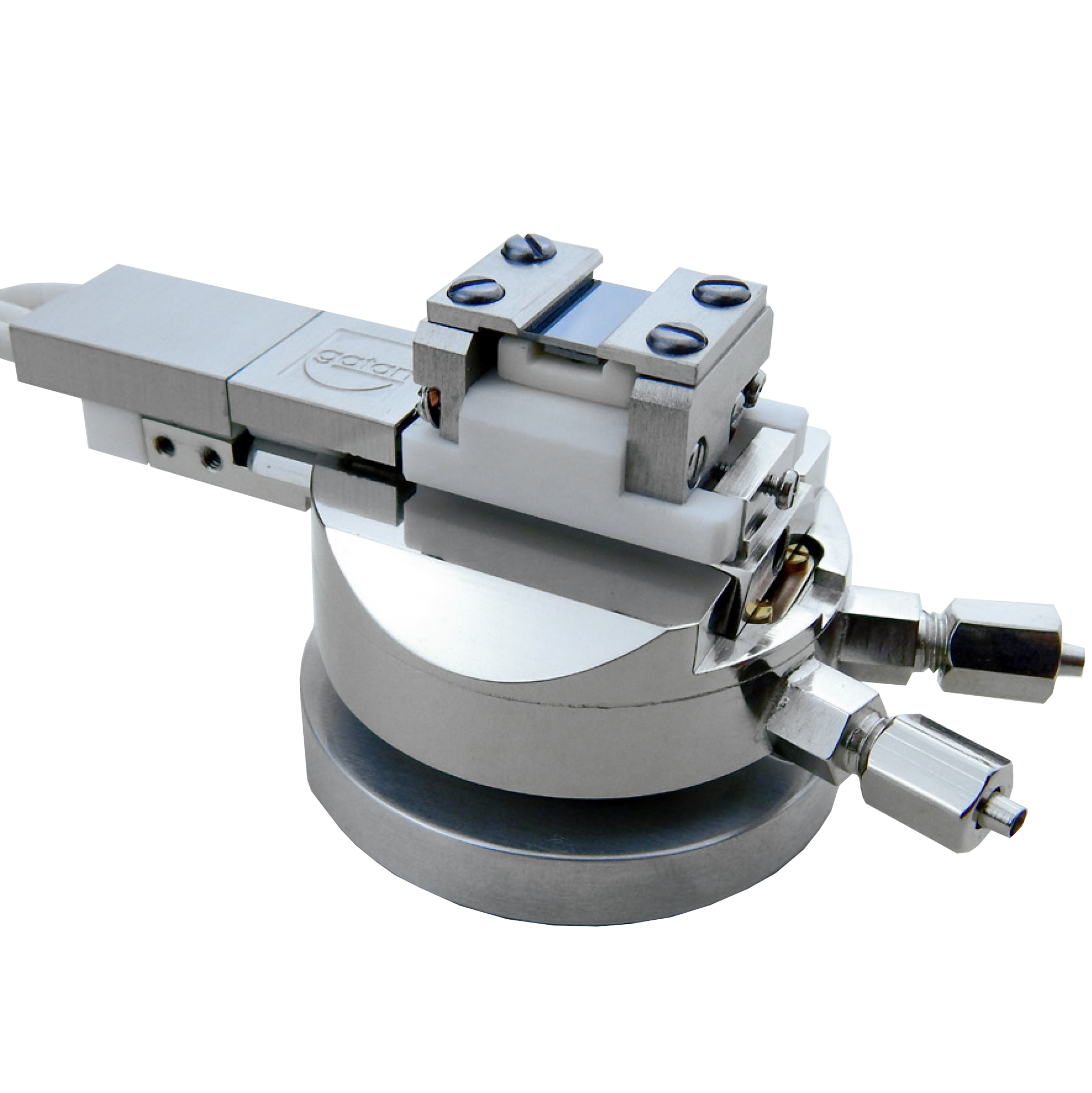

Столик с нагревом Murano™ специально спроектирован для удобного монтажа/демонтажа на стандартную карусель столика СЭМ и имеет специализированный термоизолированный интерфейс подключения. Диапазон нагрева - от температуры окружающей среды до 950 °C. Имеется возможность установки дополнительной форсунки для локального напуска газа в область нагрева образца, для каталитических реакций, а также реакций окисления или восстановления. Контроль подачи газа через форсунку осуществляется с помощью игольчатого клапана, смонтированного на интерфейсном фланце.

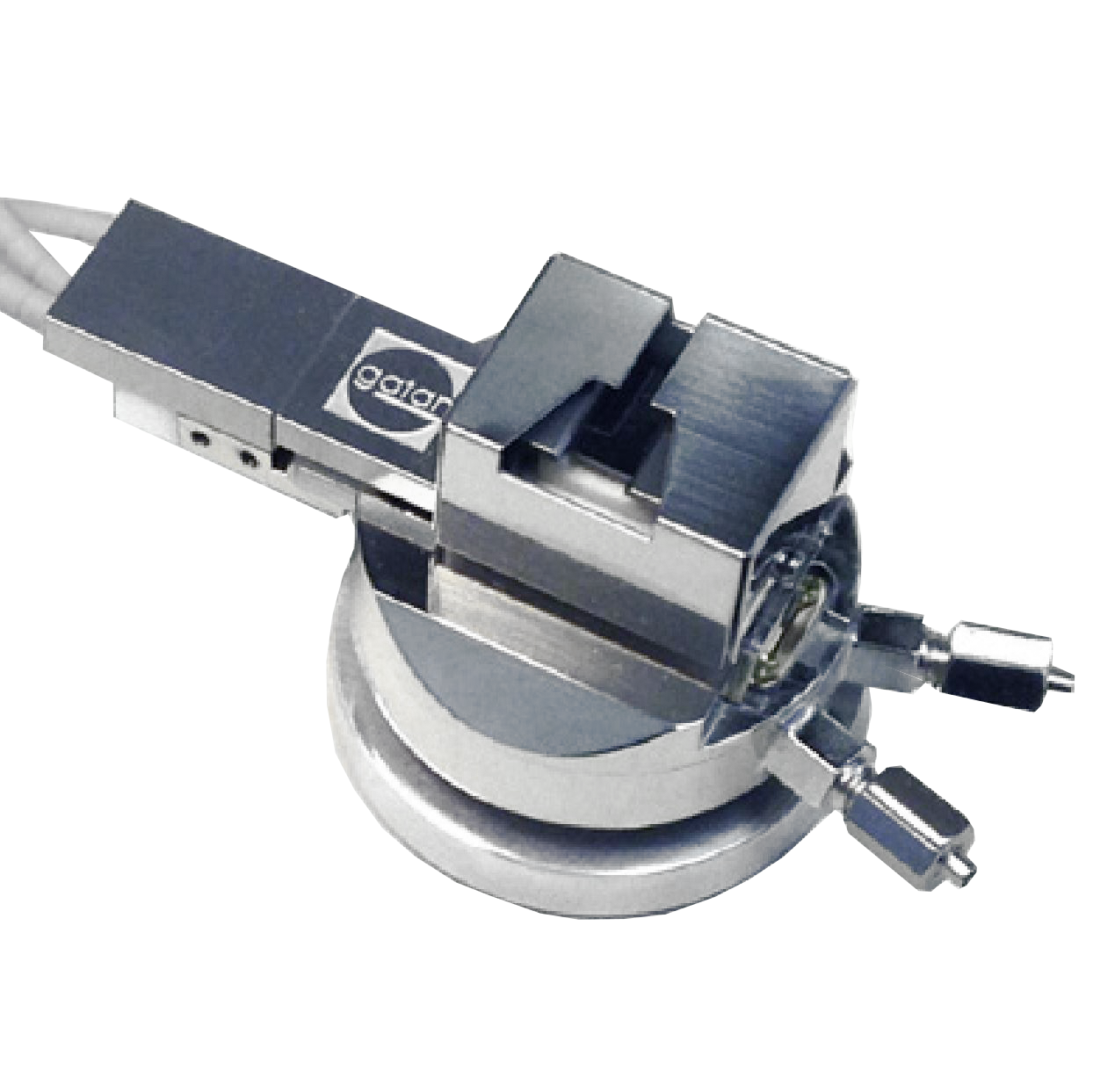

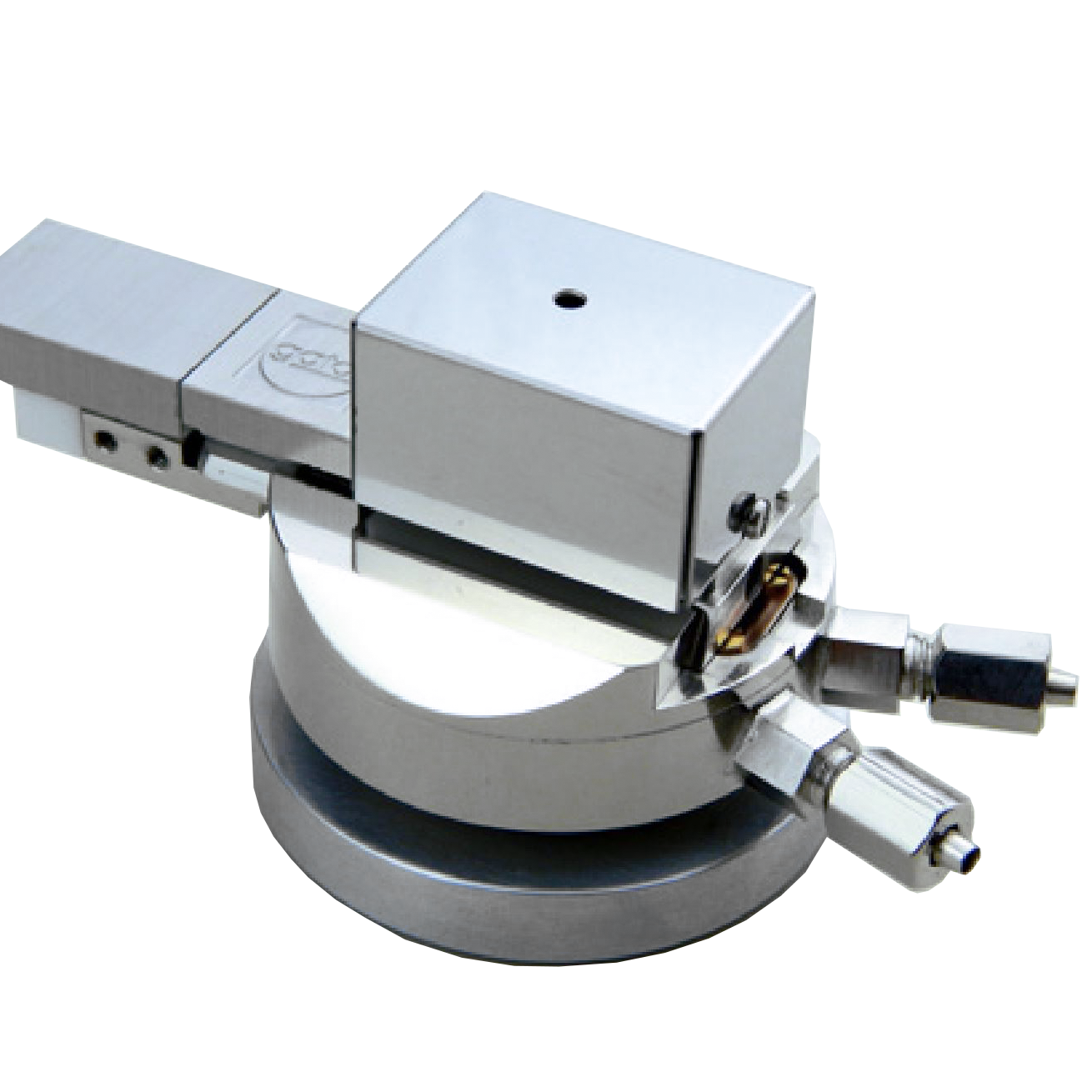

В конструкции Столика с нагревом Murano™ имеется система водяного охлаждения, а также экран, которые обеспечивают надежную защиту камеры СЭМ, установленных детекторов и дополнительного оборудования. В комплект поставки входит водяной чиллер с низким уровнем вибрации и защитным ограничителем потока, источник питания, а также система контроля температуры на базе ПК.
Оптимальные характеристики при высоких температурах достигаются за счет управления напряжением смещения, которое препятствует выходу термиэмиссионных электронов, возникающих при нагреве, и усиливает экстракцию вторичных электронов.
При заказе дополнительной опции DigiScan™ (цифровая система управления пучком СЭМ и обработка изображений) данные о температуре, полученные с использованием Столика с нагревом Murano™ могут быть размещены на изображениях и видеозаписях экспериментов в программном обеспечении.
|
Рабочее расстояние при наличии экрана
|
10 мм
|
|
Рабочее расстояние без экрана
|
12,5 мм
|
|
Размер образца X
|
4,5 мм
|
|
Размер образца Y
|
9 мм
|
|
Размер образца Z при наличии экрана
|
1,5 мм
|
|
Размер образца Z без экрана
|
3 мм
|
|
Максимальная температура без экрана
|
600 °C
|
|
Стабильность поддержания температуры
|
±0,5 °C
|
|
Точность выставления температуры
|
±0,5 °C
|
|
Температурный диапазон
|
до 950 °C
|
|
Срок службы расходных материалов при температуре 900 – 950 °C
|
10 часов
|
|
Срок службы расходных материалов при температуре 800 – 900 °C
|
24 часа
|
|
Срок службы расходных материалов при температуре <800 °C
|
100 часов
|
